h2: Обзор продукции

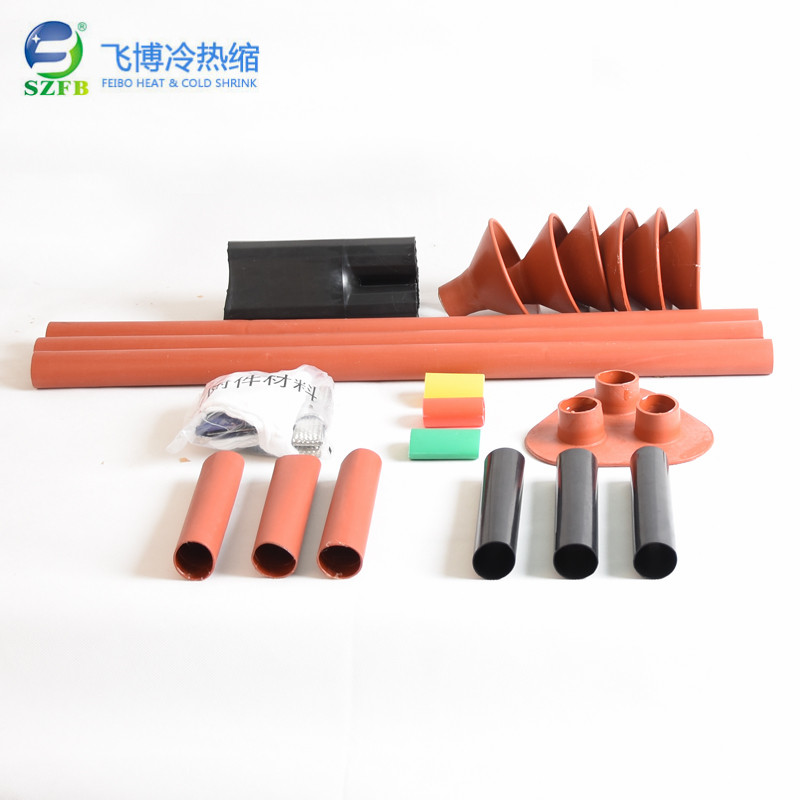

Данный комплект представляет собой термоусаживаемые наконечники с полной изоляцией для наружной установки на кабели среднего напряжения 8.7-15 кВ, предназначенные для сечения кабеля 25-50 мм². Комплект, изготовленный из высокоэффективных материалов, формирует при нагреве герметичный и постоянный изоляционный барьер, обеспечивая превосходную стойкость к атмосферным воздействиям, водонепроницаемость и электрическую надежность для длительной стабильной работы в суровых условиях окружающей среды.

h2: Ключевые особенности и преимущества

• Широкий рабочий температурный диапазон: Устойчивость к экстремальным температурам от -55°C до +125°C, отличная устойчивость к УФ-излучению, старению и химической коррозии. Специально разработан для жестких условий наружной эксплуатации.

• Настраиваемая длина изоляции: Стандартная длина изоляционной трубки — 650 мм. По специальным требованиям заказчика, касающимся монтажного пространства и безопасных расстояний, доступны индивидуальные длины: 800 мм, 1000 мм и 1200 мм.

• Удобство для предварительного тестирования: Уникальная конструкция с физическим разделением проводников заземления стальной брони и медного экрана. Такое решение позволяет независимо и легко проводить испытания изоляции различных частей кабеля до и после монтажа, значительно упрощая процедуры ввода в эксплуатацию и обслуживания.

• Полная электрическая и механическая защита: Встроенный слой контроля электрических напряжений выравнивает распределение электрического поля, предотвращая коронный разряд и частичные разряды. Многослойная термоусаживаемая конструкция обеспечивает 360-градусную герметизацию, эффективно защищая от влаги, пыли и коррозионных агентов.

• Простой и быстрый монтаж: Комплект укомплектован полностью, маркировка четкая. Для быстрой установки достаточно использовать пропановую горелку или профессиональный термофен, без необходимости в сложном инструменте, что значительно повышает эффективность работ.

• Стандартная маркировка фаз: Изоляционные трубки имеют международные стандартные цвета фаз: красный (фаза A), желтый (фаза B), зеленый (фаза C), что облегчает идентификацию и правильный монтаж на объекте.

h2: Технические характеристики

• Системное напряжение: 8.7/15 кВ

• Подходящее сечение кабеля: 25 - 50 мм²

• Температура полной усадки: ≥ 105 °C

• Диапазон рабочих температур: от -55 °C до +125 °C

• Номинальное напряжение: 11 кВ

• Цвета: Красный (фаза A), Желтый (фаза B), Зеленый (фаза C)

• Стандартная упаковка: 1 комплект / пакет

h2: Типичные области применения

• Подключение концов кабеля на линиях распределения электроэнергии 10-15 кВ наружной установки.

• Наружные сборные линии на ветряных и солнечных электростанциях.

• Наружные точки подключения электроэнергии на промышленных площадках, рудниках и объектах инфраструктуры.

• Кабельные наконечники для наружных кольцевых ячеек (КСО), столбовых выключателей и комплектных трансформаторных подстанций (КТП).

• Электросети на транспортных узлах: железные дороги, порты, аэропорты.

h2: Краткое описание процесса монтажа

1. Подготовка кабеля: Точное снятие наружной оболочки, брони, внутренней оболочки и экрана кабеля согласно технологическим размерам.

2. Установка системы заземления: Раздельный монтаж и надежное крепление заземляющих проводников брони и медного экрана.

3. Установка компонентов: Последовательная установка трехпальцевой перчатки, герметизирующих трубок, трубки контроля напряжений и изоляционных трубок по цветам фаз.

4. Соединение проводника: Опрессовка кабельного наконечника и зачистка/сглаживание места соединения.

5. Процесс термоусадки: Начиная с зоны заземления, равномерный нагрев компонентов горелкой снизу вверх, изнутри наружу до полной усадки и равномерного вытекания герметика.

6. Финальная проверка: Проверка плотности усадки всех компонентов, гладкости поверхности без складок и целостности герметизации.

h2: Упаковка и гарантия качества

• Каждый комплект упакован в индивидуальный влагозащитный пакет, что гарантирует сохранность и чистоту компонентов.

• Доступна индивидуальная брендированная упаковка по запросу клиента.

• Производство продукции соответствует строгой системе менеджмента качества, характеристики соответствуют международным стандартам. Обеспечивается надежная техническая поддержка.
